工作原理：

        在料倉的鋼結構支撐上安裝應力傳感器，當料倉內料位變化時，料倉鋼結構支撐上的受力也相應變化。這種變化很小，但拉姆齊應力傳感器能夠精確的測量。通過對傳感器信號的處理，就可得到準確的料位。

GZ-1應力傳感器：

        直接安裝在料倉、料斗鋼結構支撐上的應力傳感器。外形為直徑19mm的圓柱形，安裝時在支撐上鉆孔，然后用專用安裝工具將GZ-1擠進孔內。

特點：

1) 精密的專利應變傳感器

2) 傳感器采用惠斯頓電橋結構消除外部環境溫度不穩定性

3) 直徑19mm不銹鋼結構

4) 傳感器感應鋼結構支撐的料倉和料罐的應力變化。從空載到滿載的有效應力變化范圍為105kg~1000kg/cm2。

5) 每套稱量系統最多可配8只傳感器。

   基于微處理器的控制儀表  具編程和自診斷功能

非易失性存儲器  50段LED圖顯示

按鈕標定和報警調節   可調高低報警設定點

固定溢流報警（容量的102%)聚苯乙烯外殼，防風雨

控制器可距傳感器1000英尺  最大允許誤差2%

可選4~20mA或0~20mA輸出  提供專用的安裝工具和鉆頭

應力計算：

1.適用范圍：有金屬支撐體的料倉，還需計算應力

2.應力(Kg/cm2)計算：105 Kg/cm2 <應力<1000 Kg/cm2

（1）垂直結構應力法向應力＝P/NxA

         其中P＝料斗物料總量；N=支腿總數；A=每個支腿的橫截面積（cm2）

（2）水平結構應力切向應力＝P/2xNxDxTW

         其中P＝料斗物料總量；N=支撐角板總數；D=工字鋼高度；TW ＝工字鋼厚度

（3）圍板支撐應力應力＝P/πxDxST

         其中P＝料斗物料總量；D=直徑；ST=圍板厚度

3. 傳感器安裝數量根據支撐型式和現場情況確定，但多個傳感器可以使不均衡載荷得以平均，提高精度。

4.配置：傳感器選擇：GZ-1：一般情況；稱重模塊：設計在料倉支撐體中

              控制儀表：CL-100：紅色LED柱狀圖示；

                                DCL-100（Mini11-100）：16位LCD顯示

 接線盒和安裝工具：接線盒對應每個傳感器；

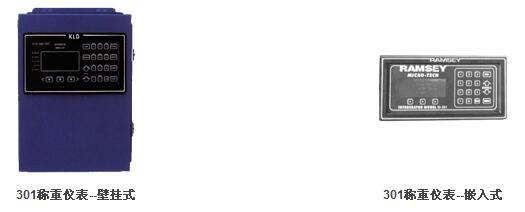

301型稱重儀表：

▲ 301型稱重儀表顯示器為大屏四行真空熒光顯示，可顯示累計量、瞬時流量、皮帶運行參數及報警內容；

▲ 需要輸入輸出有關參數時，可使用軟鍵以菜單形式進入，操作簡易；

▲ 遠程計數采用無觸點形式，輸出交流或直流信號；

▲ 可選RS-232/485通訊板，可選電流輸出板，輸出標準：0-20mA或4-20mA信號；

▲ 可通過可選的打印機擴展板可直接連接串行的μp或pp系列 打印機。
