科利達公司皮帶秤，動態累計誤差小于±0.25%，用于工廠和過程稱重中，監測生產量、控制產品裝載及監測產品庫存量，為企業現代化管理提供重要的信息。
    皮帶秤主要由四部分組成：由四只無摩擦橡膠耳軸支撐的全懸浮式（耳軸支點）稱重橋架、兩只稱重傳感器、數字式速度傳感器、KLD2000（XR2000）系列積算器組成。

ICS17A型皮帶秤
    ICS17A型稱重橋架在杠桿上裝有四組稱重托輥，采用雙稱重傳感器支承，外側支承采用無磨擦耳軸支點，這種封閉裝置可以防震、防潮、防腐及防止物料堆積，因而在惡劣的環境中不發生使用刀口裝置和軸承裝置帶來的問題。
    稱重橋架的主梁采用矩型鋼管，這使整個稱重橋架具有足夠高的鋼性、較小的自重，外表積灰面積達到最低。稱重橋架可以直接裝在各種不同寬度的皮帶輸送機架內，位于上下皮帶之間，不占用空間高度，它是一個已在工廠組裝好的整體，可以迅速方便地安裝和校準。
    該稱重橋架適應皮帶寬度從500-2200mm。

ICS17皮帶秤工作原理
    稱重橋架中的兩只稱重傳感器檢測皮帶上物料重量，送入2000系列積算器；測速傳感器檢測皮帶速度，同時將速度脈沖送入積算器。積算器把接收到的速度信號及重量信號進行處理，得到物料的累計量及瞬時流量。 同時，積算器能將主累計量和瞬時流量進行遠程監控，從而保證皮帶秤運行的可靠性。

ICS17稱重秤架如選配2301D和2301替代2101/2001積算器時，也可組成三計皮帶秤。

主要技術參數

? 計量精度：±0.25%
? 稱量范圍：0～6000t/h

? 皮帶寬度：500～2200mm
? 皮帶速度：0.01～4.0m/s

? 皮帶輸送機傾角：0°～18°
? 遠程傳輸：1200m

工作和安裝環境

? 環境溫度：
        機械：-20°C/+50°C
        儀表：-10°C/+40°C
? 電源電壓：220VAC（+10%、-15%）50HZ±2%

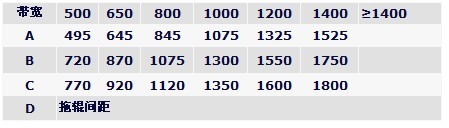

外型尺寸

注:表中未列帶寬尺寸根據實際機架確定

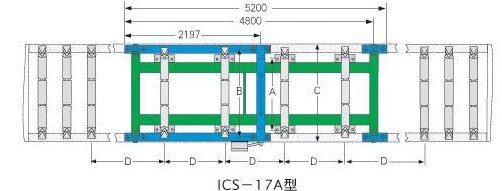

安裝示意圖

注：圖中D為輸送機兩托輥間距

☆ ICS系列電子皮帶秤有14A型、17A型、17B型、20A型、20B型、30A型等,帶寬有500、650、800、1000、1200、1400等。
