概述：

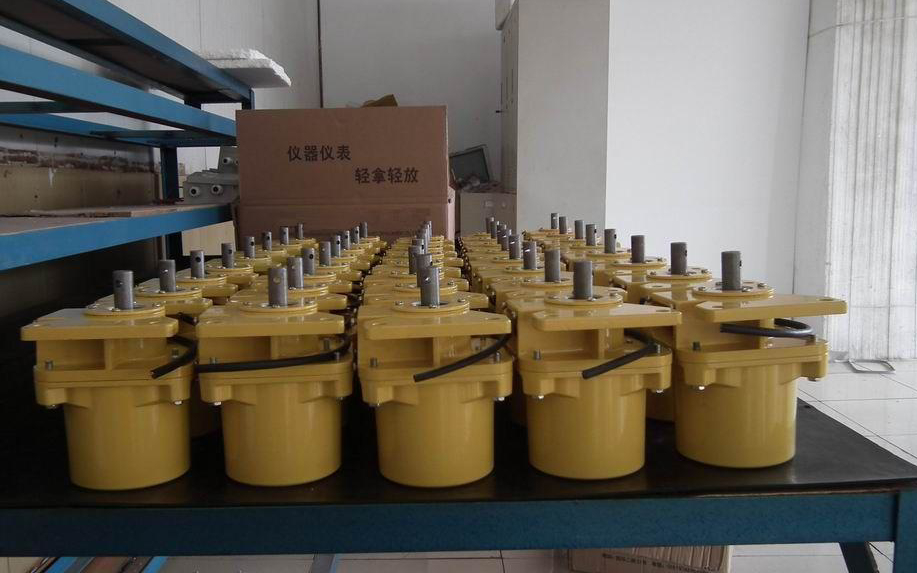

　　60-12系列（拉姆齊測速傳感器N12系列）速度傳感器適用于各種規格的帶式輸送機，可提供準確和可靠的轉動軸和機器設備的速度檢測和控制，可通過儀表對所測速度進行實時數子顯示。

　　本機性能良好，運行可靠，廣泛應用于冶金、電力、煤炭、礦山、化工及建材等行業。

　　技術參數:

　　◆ 環境溫度：-20℃～60℃

　　◆ 相對濕度：≤95%

　　◆ 空心軸內徑：φ6

　　◆ 輸出電壓：0.5～30VAC

　　◆ 允許最大機械轉數：1000r/min

　　◆ 啟動力矩：1×102N.m

　　◆ 構造：防塵

　　◆ 重量：2Kg

　　★ 測速范圍：60-12C/D型：0.6～4.0m/s

　　　　　　　　60-12B/F/X型：0.1～1.0m/s

　　工作原理:

　　本機安裝在皮帶機尾部滾筒，測速大直徑滾筒或測速滾輪上，測速滾筒/滾輪安裝在回程皮帶的上表面，消除了皮帶打滑造成的影響。該測速傳感器為數字式無炭刷脈沖發生器，皮帶運行時，速度傳感器發出一系列速度脈沖，每一個脈沖代表皮帶行程的一個單位長度，脈沖頻率和皮帶速度成正比。

　　安裝與接線:

　　◆ 將安裝支架架焊接在機架上，速度傳感器固定在支架上；

　　◆ 使用軟連接把速度傳感器和測速滾筒軸心連接起來，保持速度傳感器軸心與測速滾筒軸心在一條線上；

　　◆ 接線：打開蓋子，按圖標識接線，接線后蓋好上蓋。注意上蓋和接線口的密封。

　　訂貨須知:

　　定貨應提供具體型號或皮帶額定速度。
